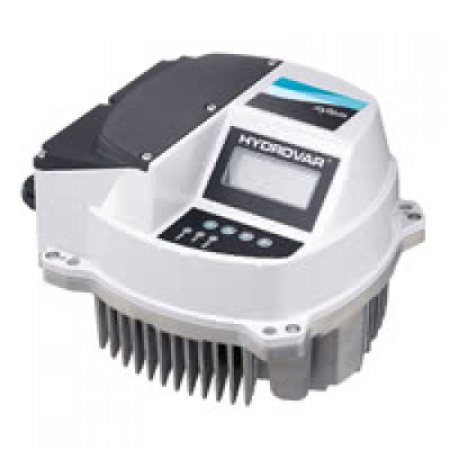

Частотные преобразователи серии HYDROVAR

Контроллер HYDROVAR от Xylem в последнее время стал синонимом энергоффективного управления работы насосов с постоянной частотой вращения двигателей HYDROVAR — это интеллектуальный контроллер, который регулирует производительность насоса в соответствии с потребностью в воде. Он управляет скоростью стандартного двигателя IEC, преобразовывая постоянное напряжение и частоту тока сети питания. Этот контроллер можно с легкостью установить на любую новую насосную систему, либо модернизировать с его помощью уже работающие насосы, используя удобные быстроразъемные хомуты «закрепи и включай». Размеры насосных систем зачастую превышают их целевые потребности, вследствие чего расходуется значительное количество лишней энергии. Только частичная нагрузка помогает экономить до 70% энергии. Вложенные в контроллер средства обычно окупаются менее чем за 2 года, в зависимости от стоимости электроэнергии и времени работы насоса. Двигатель, работающий на скорости, составляющей 80% от максимальной, потребляет на 48% меньше энергии и позволяет значительно сократить выбросы углекислого газа. Работа контроллера регулируется различными параметрами: постоянное давление, кривая «расход — напор», постоянная подача или управление с помощью внешнего сигнала. Помимо этих основных функций HYDROVAR может выполнять действия, которые обычно доступны только самым совершенным компьютеризованным системам управления: остановка насоса или насосов при нулевой потребности; остановка насоса или насосов в случае сбоя подачи воды; защита от сухого хода; стандартная функция 2-го обязательного входного значения, позволяющая переключаться между двумя различными уставками давления с помощью внешнего переключателя; отказ датчика и избыточный нагрев преобразователя и двигателя, защищающие насос и двигатель от повышенного и пониженного напряжения. К прочим функциям относятся: автоматические тесты; автоматическая циклическая смена насосов с опережающим и отстающим коэффициентом мощности; память для сигналов отказа преобразователя; счетчик рабочего времени; двухуровневая защита паролем (при необходимости). Контроллеры HYDROVAR 5-го поколения: новый уровень надежности, безопасности, защиты и производительности.

• Удобный и безопасный доступ к электропроводке

• Отдельная клеммная коробка с крышкой. • Все внутренние электронные компоненты защищены.

Расширенный диапазон

• Характеристики новых моделей:

• 1,5 кВт, 3 фазы, 380—460 В;

• 1,5—11 кВт, 3 фазы, 208—240 В;

• 3 и 4 кВт, 1 фаза, 208—240 В.

Особенности HYDROVAR:

• HYDROVAR можно установить на любой стандартный двигатель IEC мощностью до 22 кВт. Комплекты для настенного монтажа предоставляются по запросу.

• Отсутствие необходимости в отдельном микропроцессоре.

• Отсутствие необходимости в отдельных шкафах управления.

• Отсутствие необходимости в больших резервуарах под давлением.

• Отсутствие необходимости в противоконденсатных нагревателях, поскольку они уже входят в стандартную комплектацию. IP55.

• Журналы ошибок, календарь и часы реального времени.

• Высококачественный корпус из алюминия.

• Усовершенствованное устройство управления двигателем

• Меньшая температура нагрева двигателя.

• Увеличенный срок эксплуатации двигателя.

• Благодаря встроенной отключаемой программной защите использование пассивного термоконтроля двигателя может быть необязательным.

• Минимальные потери мощности в приводе.

• Встроенный фильтр общих гармонических искажений тока на входе (THDi)

• Способствует увеличению срока эксплуатации оборудования.

• Отсутствие необходимости в фильтрах линейной индуктивности.

• Улучшение качества электроэнергии из сети.

• Меньший нагрев кабелей.

• Расширенные коммуникационные возможности

• BACnet и Modbus в стандартной комплектации.

• Карта Wi-Fi в дополнительной комплектации.

Параметры управления

• Стандартная функция управления несколькими насосами (от 1 до 8).

• Постоянное давление.

• Постоянная подача.

• Кривая «расход — напор».

• Управление с помощью внешнего сигнала 4—20 мА или 0—10 В.

• Автоматический тест и автоматическая смена.

• Остановка в случае отсутствия потребности в воде.

• Встроенный плавный пуск/останов.

• Полный комплект аналоговых и цифровых входов и выходов.

• Премиум-карта (premium card) оснащена двумя дополнительными входами и выходами.

• Более удобный ввод в эксплуатацию и управление

• Меню быстрого запуска позволяет выполнять настройку быстрее.

• Большой ЖК-дисплей с дополнительными параметрами управления.

• Программное обеспечение на 28 языках.

• Запрограммированные параметры для стандартных двигателей.

• Встроенная защита HYDROVAR

• Пониженное и повышенное напряжение.

• Защита от перегрузки по току / короткого замыкания выхода.

• Защита от низкого уровня воды (с помощью реле давления/потока / поплавкового выключателя).

• Неисправность датчика.

• Перегрев двигателя.

• Перегрев преобразователя.

• Минимальный пороговый предел / предел конвейера.

Техническая документация:

Скачать (посмотреть) техническую документацию вы можете по ссылке ниже:

Технические характеристики (Частотные преобразователи серии HYDROVAR)
