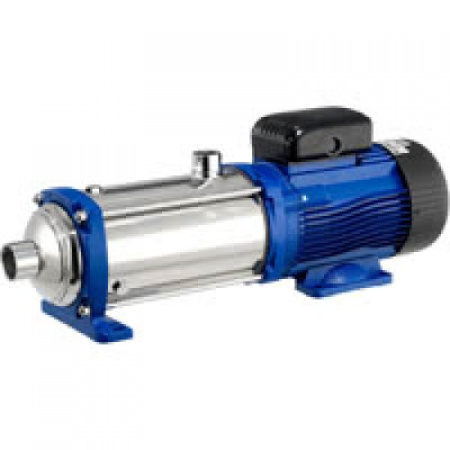

Горизонтальные многоступенчатые насосы серии e-HM

e-HM представляет собой нормальновсасывающий многоступенчатый высоконапорный центробежный насос горизонтального типа с осевым резьбовым всасывающим патрубком и радиальным резьбовым на- порным патрубком. Насосы имеют моноблочное исполнение и оснащены нестандартными двигателями производства Lowara и торцевым уплотнением. Модульность изделий и инновационная конструкция гидравлической части обеспечивают высокие рабо- чие показатели и увеличивают среднюю наработку насоса.

      - компактная конструкция для типоразмеров 1HM, 3HM и 5HM при количестве ступеней не более 6;

      - конструкция с раздельным внешним корпусом для типоразмеров 1HM, 3HM и 5HM при 7 ступенях и более, а также для всех моделей 10, 15, 22HM.

      - Подача: до 29 м3 /ч.

      - Напор: до 160 м.

      - Температура окружающей среды:

• для исполнений с трехфазным двигателем – от -30°C до +50°C;

• для исполнений с однофазным двигателем – от -30°C до +45°C (от -30°C до +40°C для двигателей мощностью 0,95 кВт).

      - Температура перекачиваемой жидкости:

• +90°C для исполнений с трехфазным двигателем и применений в соответствии с EN60335-2-41;

• +120°C для исполнений с трехфазным двигателем и стальным рабо- чим колесом (HM..S, HM..N) и применений, отличных от указанных в стандарте EN60335-2-41;

• +60°C для исполнений с однофазным двигателем.

      - Максимальное рабочее давление:

• 10 бар (PN 10) для насосов с рабочим колесом из полимера Noryl™;

• 16 бар (PN 16) для насосов с рабочим колесом из нержавеющей стали и торцевым уплотнением Q1BEGG или Q1Q1EGG (максимальная температура перекачиваемой жидкости +90°C).

      - Присоединения: резьба Rp для всасывающих и напорных патрубков.

      - Гидравлические характеристики по стандарту ISO 9906:2012 - Класс 3B

      - Электродвигатель с короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, воздушное охлаждение, 2 полюса:

• трехфазный – класс энергоэффективности IE3 (по стандартам (ЕС) № 640/2009 и IEC 60034-30);

• однофазный – до 2,2 кВт (встроенная защита от перегрузок с авто- матическим перезапуском).

      - Степень защиты IP55.

      - Класс изоляции: 155 (F).

      - Характеристики в соответствии с EN 60034-1.

      - Стандартное напряжение:

• однофазные: 220-240 В, 50 Гц;

• трехфазные: 220-240/380-415 В, 50 Гц при мощности до 3 кВт;

380/415/660-690 В, 50 Гц при мощности 4 кВт и выше.
